一、設備用途：

    　　手機自由跌落試驗機用于行動電話(手機)、對講機、電子詞典、樓寓對講電話、CD/MD/MP3等小型消費類電子制品及零部件之自由落下試驗;該機采用氣動結構，將被測試件置于專用夾具(可調行程)夾牢，按下跌落鍵，氣缸松開，試件將作自然落體試驗，跌落高度可作上下調整，高度表可得知試件跌落高度，本機關鍵元件性能可靠，多種跌落地板可供選用。

二、測試標準：

    　　GB/T 31485-2015,GB/T 31241-2014,UN38.3,IEC62133,QC/T743-201X,GB/T 8897.4-2008

三、技術參數(shù)：

    　　試件zui大重量 ：2kg±100g

    　　跌落高度： 300～1500mm(可調)

    　　跌落高度標尺： 精度1mm

    　　夾持方式： 氣動式夾具

    　　跌落地板介質： 大理石板 (壓克力板、木板可按需求配置)

    　　跌落方式：自然跌落

    　　底板尺寸： 560x410mm

    　　使用氣壓 ：0.5MPa

    　　機臺尺寸： 700x900x1650mm

    　　重量 ：80kg

    　　電源： 220V/50Hz/3A

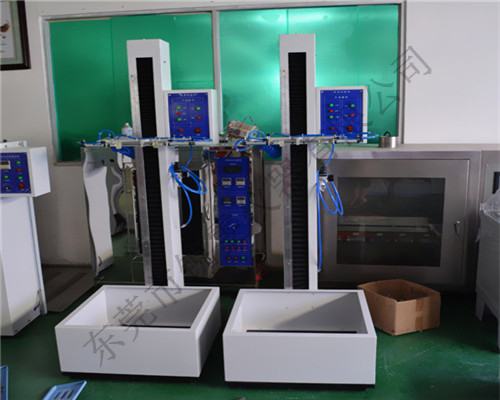

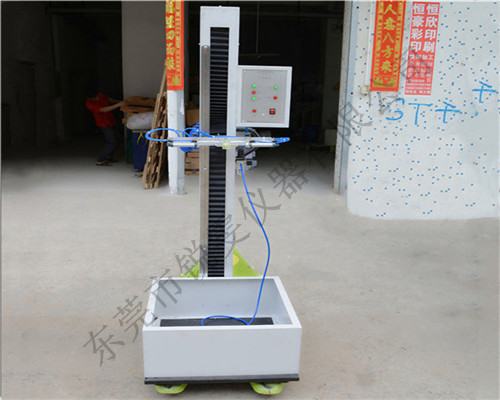

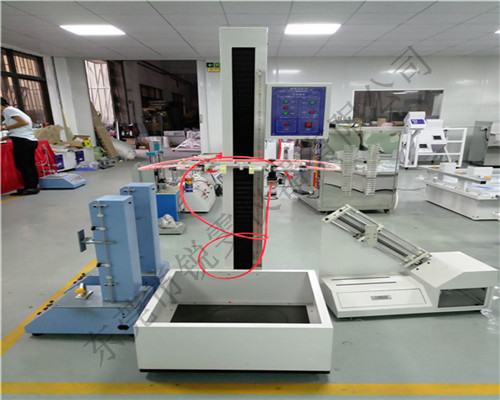

四、設備圖片：

    手機自由跌落測試儀

五、試驗方法：

    　　將手機處于開機狀態(tài)進行跌落。對于直握手機，進行6個面的自由跌落實驗，每個面的跌落次數(shù)為1次，每個面跌落之后進行外觀、結構和功能檢查。對于翻蓋手機，進行8個面的自由跌落實驗;其中一半樣品合上翻蓋按直握手機的方法進行跌落，另一半樣品在跌正面和背面時須打開翻蓋;對于滑蓋手機，應將一半樣品滑開到上限位置。跌落結束后對外觀、結構和功能進行檢查。

六、設備視頻：

手機自由跌落試驗機視頻
