一、設備用途：

    　　手機定向跌落試驗機主要用于各類產品做不同方向跌落測試，比如手機、耳機等小型電子產品。將試樣固定到試樣固定吸盤，然后按測試要求移動到一定高度，試樣按夾持方向自由跌落，測試完成觀察試樣的受損程度。跌落底板可根據測試要求換成大理石，木板，鐵板等。

二、測試原理：

    　　將試樣固定到試樣固定吸盤，然后按測試要求移動到一定高度，試樣按夾持方向自由跌落，測試完成觀察試樣的受損程度。

三、設備特點：

    　　1.手機定向跌落試驗機采用伺服電動組件作試驗高度調整，定位快速，耐久使用。

    　　2.定向跌落試驗機采用獨有的多角度調節裝置，待測產品可以安裝成不同測試角度。

    　　3.采用吸盤固定產品方式，穩定并且方便固定，大小通用。

    　　4.自動上升至設定高度自動跌落，方便操作，提高測試效率。

    　　5.所有氣動組件均采用You質組件，耐久使用。

    　　6.具有上下限保護功能，到達上下限位置設備停止運行。

    　　7.安全系統：手機定向受控跌落試驗機設備控制面板有急停按鈕，緊急情況按下急?？裳杆偻C。設備安全門具有保護裝置，打開安全門設備無法運行，關閉安全門設備可以正常啟動。

四、技術參數：

    　　實驗速度：5-400mm/s任意設定

    　　測試高度：100-1500mm任意設定

    　　單次測試數量：1組

    　　計數范圍：6位計數器(1~999999)任意設定

    　　砝碼重量：130g或指定

    　　電源：1∮，AC220V/50Hz

    　　外形尺寸：W950*740*D2210(mm)

    　　重量：(約)80kg

五、設備圖片：

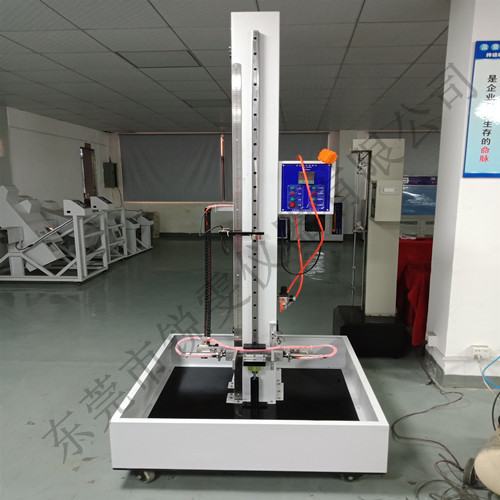

    手機定向跌落試驗機

六、操作方法：

    　　1、插上電源線，打開電源開關接通電源。

    　　2、打開安全門，調整測試角度，并將將試樣固定。。

    　　3、關閉安全門，進入系統設定，手動調節設備高度，任意位置可清零。

    　　4、按要求設定測試高度，測試次數，然后啟動設備開始測試，測試完成后取出試樣進行觀察受損程度。

    　　5、設備運行中如打開跌落測試機安全門會引起設備停機，請注意按要求操作。

七、維護保養：

    　　1. 每次使用設備完畢后，應做好設備內外的清潔工作。

    　　2. 對設備的噴涂層應經常注意防腐措施，以防受蝕，在設備的外表面用防銹油。

    　　3. 電動機在運轉中，如有特別聲響表面溫度異常(溫度大于70℃)時，應立即停機檢查，若是軸承損壞，應及時更換;若是電動機座緊固件松動，產生移位，應加以復位;若缺少潤滑油則可用鈣鈉基潤滑脂加以潤滑。

    　　4. 請勿隨意拆裝電器元件及設備的零(部)件，以免損壞電氣控制線路，造成設備人為故障而影響其性能。

    　　5. 貯存使用設備時，周圍無易燃、易爆及腐蝕性物質。

    　　6. 本機精密儀器請專人操作使用及維護保養。
