一、設備簡介：

　　開關按鍵荷重計,開關按鍵荷重計,又稱荷重測試儀、彈性儀等名稱，是一種高精度測試儀器。本儀適用于橡膠、金屬彈片、薄膜按鍵、彈性材料之現場量測,可由手動快速轉動來測試各項觸感開關之峰值數據,現場快速量測其品質之穩定度。

二、技術參數：

　　1、設備型號:RW-7006A

　　2、單位:gf kgf lbf N

　　3、精度:0.2% of FS(全刻度)

　　4、重復精度:0.1% of FS(全刻度)

　　5、靈敏度:10至32Hz可調

　　6、顯示方式:4位數 液晶顯示

　　7、允許負載:150% of FS(全刻度)

　　8、A/D轉換器:16位

　　9、計算元件:8位中央處理單元(CPU) ,C-MOS類型

　　10、數據輸出:Mitutoyo, Centronics, RS-232C (使用非Mitutoyo 驅動時 必須 選擇)

　　11、模擬輸出:+/- 2V F.S

　　12、連續操作時間:大約10小時(當充足的電量在25 ℃環境中使用時)

　　13、充電時間:大約6小時(設計有防超負荷充電組件)

　　14、作業溫度:0℃~40℃

　　15、電源:可充電鎳氫充電電池, A/C 變壓器同樣可以使用(110v,115v,220)請使用指定之電源和電壓

　　16、重量:約460g

　　17、外形尺寸:230X65X35mm

三、測試項目：

　　開關按鍵荷重計可用于測試手機按鍵、硅橡膠按鍵、電腦鍵盤、薄膜開關、金屬彈片(鍋仔)等。

四、設備特點：

　　1、可測定按鍵開關處感荷重之PEAK BOTTOM RETURN FORCE值。

　　2、有設定五種測定之功能，例：PEAK BOTTOM彈率(CLICK)。

　　3、測定資料PEAK BOTTOM可一次完成及交互顯示。

　　4、自動記憶功能，500組記憶功能。

　　5、可設定測量值之上下限功能。

　　6、數字及模擬信號輸出。

　　7、響應時間HIGH/LOW6WDM6段切換。

　　8、可外接一般計算機打印機(EPSON)及計算機(RS-232)功能選購。

　　9、可做統計打印功能。

　　10、gf.Kgf.1b.N四種單位切換。

五、標準配置：

　　1、開關按鍵荷重計一臺。

　　2、測頭：直徑2、4、6、8、10、12各一個。

　　3、變壓器一個。

　　4、信號輸出線。

　　5、包裝盒，中日文說明書，合格證各一份。

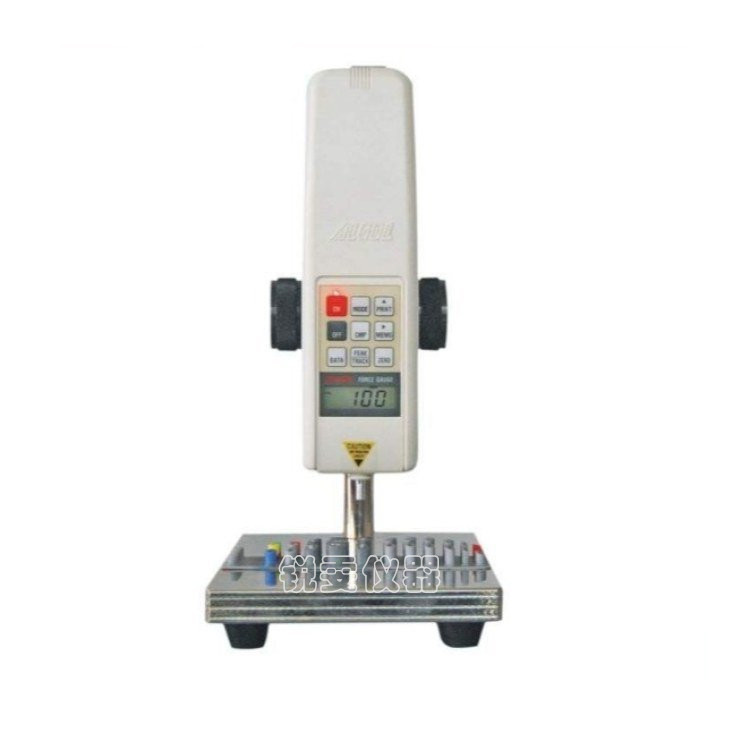

六、參考圖片：
